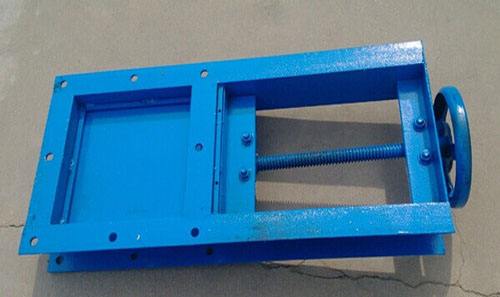

手轮式钢制机闸一体
手轮式钢制机闸一体
所属分类:机门一体
发布日期:2017-11-17
浏览:
电话:0319-4751211
手机:15803199335(微信同号)
联系人:韩经理
分享此产品:


 新河县江龙水利机械厂常年供应螺杆式启闭机、卷扬式启闭机、铸铁闸门、钢制闸门、回转式格栅清污机、拦污栅、橡胶止水等
供应不锈钢渠道闸门,插板闸门
不锈钢渠道闸门的主要特点: 1,闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭。 2,对渠道深度的适应性强; 3,橡胶密封,止水性能好; 4,不锈钢制作,防腐性能好; 5,可配手动或手电两用螺杆式启闭机,对偏远无电地区的使用更为方便。
不锈钢渠道闸门形式及结构 1.形式:不锈钢渠道闸门。 2.结构:本设备主要由闸门(门框,闸板),密封条,吊块螺母等部件组成。密封面上镶有P型橡胶条,保证了密封性和耐久性, 久用磨损后,并可通过楔形压块高度来保证正常工作。具有结构合理,封闭性好,安装,调整,使用,维护方便,性能可靠等特点。
不锈钢渠道闸门适用范围 常用于给水,排水,引水,等水利工程。
不锈钢渠道闸门主要技术参数
工作场所:室外
环境温度: -40℃ – 80℃
安装形式:渠装式
介质及PH值:污水(6-9),污泥(6-9),排放水(5-8)


CBZ插板闸门系列有两种结构,一种门叶、门框由灰铸铁(HT200)熔化铸造,刨订精密加工而成。该闸门具有外形美观、结构简单、安装方便、操作安全、启闭灵活、耐腐蚀性能强、磨擦力孝止水性能好、渗水量小(正向0.72L/M.Min、反向1.25L/M.min),能承受较大的水压力、使用寿命长、维修费用低等优点。一种门叶、门框由型钢制造,钢结构插板闸门以优质的钢板为基材,采用橡胶止水、防腐方式为表面进行喷砂除锈及热喷锌。
不锈钢渠道闸门性能及结构 1.不锈钢渠道闸门符合《ZBM型不锈钢渠道闸门》企业标准。 2.闸门结构形式为明杆式不锈钢渠道闸门,闸门的主要部件(闸板,闸框和导轨)进行酸洗钝化处理。 3.闸板,闸框按最大工作水头设计,其拉伸,压缩和剪切强度的安全系数不小于5 。 4.门槽采用钢板折弯成"U"字形,有一定的强度和刚度,在使用中不变形;门体为整体结构,在迎水面焊接"井"字形加强筋。 5.导轨按最大工作水头设计,其拉伸,压缩和剪切强度安全系数不小于5。 6.密封座分别置于闸框和闸板上,用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中,不能变形和松动, 螺钉头部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。 7.密封座止水橡胶采用优质丁腈橡胶,密封条厚不小于4mm。8. 在闸板上端设有吊耳与闸板连接,吊耳的受力点靠近闸板中心线,在最大水头启闭时,其拉伸压缩和剪切强度的安全系数不小于5。 9.闸杆的传动螺纹为梯形螺纹,精度达到7e级标准,闸杆按最大工作开闭力设计,其拉伸压缩和剪切强度的安全系数不小于5。 10.闸门在最大工作水头时,密封泄漏量正向承压≤0.72L/min.m ,反向承压≤1.25L/min.m(密封长度)。 11.闸框密封座与闸板密封座间隙小于0.8mm。 12.闸板与闸框导向槽的间隙小于 1.6mm。 13.在要求的操作条件下,启闭机手柄设计最大手摇力为15Kg。 14.驱动装置采用一体化电动启闭装置,设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。 15.闸杆顶端设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩保护装置,并带有开度指示器, 闸门的开启程度,带有文字"开"的箭头随开启程度而旋转方向。启闭机带有离合器及手轮,以供手动操作。 16.电动机为封闭结构,绝缘等级为F级,防护等级IP55,工作时噪声小于45dB(A)。 17.闸门就地控制设备满足下列条件并具有下列装置:采用双门结构,内装指示灯及按钮等控制元件,外门装窥视玻璃并镶密封橡皮圈。 电源:3相5线制, 交流电380V,50Hz 电机保护空气开关,接触器,热继电器,开闭指示灯,起停控制按钮等元件。
不锈钢渠道闸门的安装
将丝杠与闸板安装,紧固好。 将闸门起吊至安装位置,注意尽量使闸板,闸框整体起吊,当闸门规格太大或拘于现场位置无法整体起吊时,可将闸板与闸框拆解后分别起吊,但需注意保护好密封面。 将闸门整体吊起至安装位置处,使闸门就位,用膨胀螺柱将闸框固定在墙上,并用吊铅锤线及水平仪的方法检查闸门安装是否符合平面度和垂直度为0.5~1%的要求; 调整闸门密封面的垂直度,通过调整闸门的螺栓,使闸门密封面的垂直度误差小于1/1000mm,并再次复核闸门左右方向倾斜度后,把四个角部及中部的螺栓用垫铁垫实,上一个螺母,通过上,下两个螺母调节密封面的垂直度误差,,使其固定牢固。 需使闸板与闸框吻合,用塞尺检查上,下密封面的间隙,使间隙保持在0.1mm以内,间隙超标时,可在该处的闸框背面垫入斜铁,同时将膨胀螺栓略为旋松,直至间隙合格为止。 将闸门四周的混凝土面用膨胀混凝土二次浇灌,捣固,注意不得采用素混凝土,浇灌后应用振动泵捣固坚实,二次浇灌混凝土完全凝固后,再逐一检查紧固螺母。 规格较大闸门将导轨就位安装,注意保持导轨与门框的直线度小于2mm。 启闭机穿过丝杠,旋入丝杠螺母中。 在启闭机底板上画出相应的十字线,将启闭机组件初步就位,摇动手轮。 安装轴导架,注意套管部分套在相应的分段处。 复查丝杆的垂直度误差小于1/500mm,全长累计小于5mm,然后将启闭机(支座)底板与预预埋板焊固。 将轴导架安装到位,与预套在丝杆的套管用螺栓紧固,注意轴导架管与丝杆同心,尤其最下部一个轴导架到闸板提篮的距离应大于闸门口径。其余轴导架在闸门的启闭过程中不得与丝杆连接套相碰。 将启闭机护罩就位,用螺栓紧固在启闭机顶部。
不锈钢渠道闸门调试:
1转动手轮,检查门体在门框中是否上下滑动灵活,楔紧是否到位。2试放水看闸门止水效果是否良好,如漏水应查明原因,重新调试,直至不漏水为止。
不锈钢渠道闸门使用与保养
l,定期(一年或六个月)对设备进行一次保养,丝杆及手轮螺母部分上油。
2,定期(一年或六个月)对设备进行一次全面检查,尤其是橡胶密封部分,看是否有损坏,如有应进行维修,直至恢复为止
